Anhydride sulfureux M-151

MétroPol

Prélèvement : Actif sur cassette avec filtre imprégné
Analyse : chromatographie ionique avec suppression détection conductimétrique

Date de mise à jour : juillet 2026

Ancien numéro de fiche MétroPol : 008

Données de validation : Validation complète

Substances

Informations générales

Propriétés physico-chimiques
Nom N° CAS Formule chimique Classification CMR
Anhydride sulfureux 7446-09-5 SO2
Plus d'informations
Nom Masse molaire Densité Synonymes Fiche toxicologique
Anhydride sulfureux 64,06 Dioxyde de soufre

FT41

Familles de substances

  • ANHYDRIDES
  • ANIONS MINERAUX

Principe et informations

Les particules éventuellement présentes dans l’aérosol sont collectées sur un premier filtre (en général une membrane de faible porosité) et l’anhydride sulfureux gazeux est recueilli sur le second filtre imprégné d’hydroxyde de potassium. À la désorption, l’anhydride sulfureux est oxydé en sulfates avec ajout de peroxyde d'hydrogène (H2O2) pour s'assurer de l'oxydation de la totalité du SO2 prélevée. Les solutions sont ensuite filtrées et dosées par chromatographie ionique ou électrophorèse capillaire. Si des concentrations importantes sont supposées, il est recommandé de placer 2 filtres imprégnés dans la cassette et de limiter le temps de prélèvement à 4h.

L'anhydride sulfureux peut également être prélevé et analysé en suivant la méthode M-464.

Pour tous les dispositifs utilisés des blancs de laboratoire devront être réalisés pour déterminer les taux de sulfates déjà présents sur les supports et choisir le lot le plus adapté (voir données de validation).

Principe de prélèvement et d'analyse

  • État physique

    Gaz et vapeurs
  • Type de prélèvements

    Actif
  • Nom du dispositif

    cassette avec filtre imprégné
  • Plus d'informations

  • Technique analytique

    CHROMATOGRAPHIE IONIQUE AVEC MEMBRANE DE SUPPRESSION
  • Injecteur

    PASSEUR AUTOMATIQUE
  • Détecteur

    CONDUCTIMETRIE

Domaine d'application

Substance Quantité minimum sur le dispositif Quantité maximum sur le dispositif Concentration minimum Concentration maximum Volume maximum
Anhydride sulfureux

6 µg

1000 µg

Réactifs

  • EAU OXYGENEE
  • EAU ULTRAPURE
  • HYDROXYDE DE POTASSIUM
  • SOLUTION ETALON 1g/L

Consignes de sécurité pour les manipulations en laboratoire

Méthode de prélèvement

Utilisation de la cassette fermée pour le prélèvement d’aérosols

Un dispositif de prélèvement :

Dispositif N°1
  • Type dispositif

    CASSETTE 37 mm 4 ou 5 pièces
  • Support ou substrat de collecte

    • 2 FILTRES EN FIBRE DE QUARTZ IMPREGNES
    • MEMBRANE PVC 5 µm
    • TAMPON EN CELLULOSE
  • Préparation du substrat

    Imprégner les filtres en fibre de quartz avec une solution à 9,6 g d'Hydroxyde de potassium pour 100 mL d'eau, en déposant 500 μL de solution.. Faire sécher à l'étuve à 50°C pendant au moins 2 heures.

    La membrane PVC est placée en amont avec le tampon en cellulose pour prélever les éventuelles particules de composés contenant des sulfates ou de l'acide sulfurique sous forme de brouillard. Ce filtre peut être remplacé par un filtre en fibre de quartz non imprégné.

    Un étage supplémentaire avec un troisième filtre imprégné peut être ajouté si on veut objectiver le claquage.

  • Perte de charge du dispositif au débit de prélèvement

    4 pouces d'eau
  • Commentaires, conseils et consignes

    Si de très fortes concentrations sont suspectées, les 2 filtres imprégnés (2 et 3) devront être analysés ensemble et un troisième (4) sera ajouté afin de détecter un éventuel claquage. Les prélèvements devront être réalisés sur une durée de 4 heures maximum. La méthode M-464 avec des tubes de charbon actif imprégné d'hydroxyde de potassium, avec un débit de prélèvement à 0,2 L/min pourra être préférée.

Conditions de prélèvement

  • Débit de prélèvement (L/min)

    1
  • 15 minutes (VLEP-CT possible dans ces conditions)

    oui
  • Temps de prélèvement maximum en heures

    8

Pompe de prélèvement

  • Pompe à débit de 0,1 à 3,5 L/min

Compléments

La durée de prélèvement sera ramenée à 4h maximum si les concentrations sont fortes.

Méthode d'analyse

Principe général de l'analyse en laboratoire

Préparation d'analyse

  • Durée de conservation prélèvements avant analyse

    15 jour(s)
  • Conditions de conservation avant analyse

    Après prélèvement, les supports peuvent être conservés 15 jours à température ambiante sans perte significative.

  • Nombre d'étapes de préparation

    1
  • Durée de conservation échantillon préparé avant analyse

    15 jour(s)
  • Conditions de conservation échantillon préparé avant analyse

    Les solutions d'extractions des supports prélevés peuvent être conservées 15 jours à température ambiante sans perte significative.

Une étape de préparation :
Étape de préparation N°1
  • Solvant ou solution

    • EAU OXYGENEE
    • EAU
    • ELUANT
  • Type de préparation

    Désorption
  • Ultrasons

    • Temps d'ultrasons : 5 min
  • Autres conditions de préparation

    • Après ouverture de la cassette, écarter les filtres membranes et déposer les filtres imprégnés utilisés au fond de béchers ou flacons (50 mL par exemple). Recouvrir chaque filtre de 5 à 20 mL d'eau ou de l'éluant utilisé pour l'analyse chromatographique et ajouter 200 µL d'H2O2 pour 10 mL.
    • Soumettre les béchers ou flacons à agitation mécanique pendant environ 30 minutes ou aux ultrasons pendant 5 à 10 minutes.

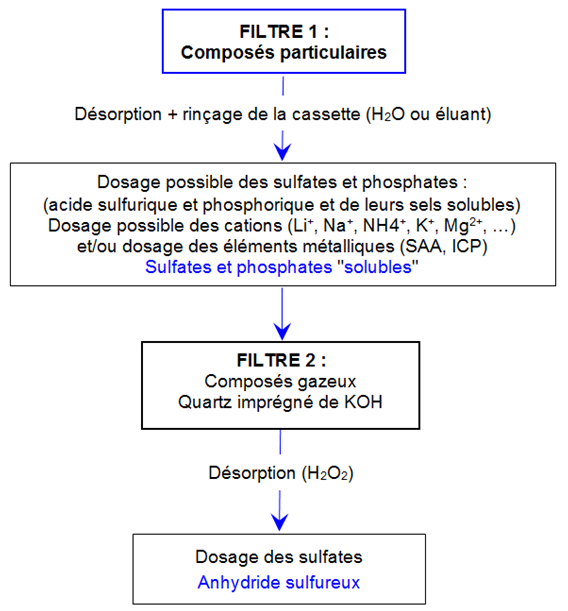

    • Les filtres membranes peuvent être utilisés pour le prélèvement et l'analyse des acides sulfurique, phosphorique et de leurs sels (voir schéma dans la partie Commentaires ci-dessous).



  • Commentaires

Commentaires, conseils, conditions particulières

Les solutions seront filtrées avant l'analyse.

Une condition analytique :

Condition analytique N°1
Les conditions analytiques utilisées lors du développement de la méthode sont fournies avec les données de validation.
  • Technique analytique

    • CHROMATOGRAPHIE IONIQUE AVEC MEMBRANE DE SUPPRESSION
  • Injecteur

    • PASSEUR AUTOMATIQUE
  • Colonne

    • ECHANGEUSE D'IONS
    • SUPRESSEUR
  • Détecteur

    • CONDUCTIMETRIE

Étalonnage et expression des résultats

La méthode d'étalonnage indiquée est celle utilisée lors du développement. Elle n'a cependant pas de caractère obligatoire

  • Principe d'étalonnage

    externe
  • Solvant de l’étalon

    • Même solvant que celui des échantillons
  • Commentaires

    Réaliser des étalons à partir de substances de référence, commerciales ou synthétisées en laboratoire. Le solvant utilisé pour réaliser les solutions sera celui choisi pour le traitement des échantillons

    Préparer une gamme d'étalonnage, dans la même matrice que les échantillons.

  • Calcul de la quantité de substance sur le dispositif

    La concentration des échantillons est déterminée sur la courbe d’étalonnage.

    La concentration du polluant dans l’atmosphère est donnée par :

    avec

    C(SO42-) (mg/L) concentration de l’ion dans l’échantillon
    Cb (mg/L) moyenne des concentrations dans les blancs de laboratoire
    v (mL)  volume de reprise des échantillons
    PMP (g/mol) masse moléculaire du polluant, ici SO2 (64 g/mol)
    PMI (g/mol) masse moléculaire de l’ion, ici SO42- (96 g/mol)
    V (L) volume d’air prélevé



Compléments

Phase mobile à déterminer en fonction de la colonne utilisée. Les colonnes utilisées pour la validation sont citées dans les données de validation.



Bibliographie

- T 90-042. Septembre 1988. - Essais des eaux. Dosage d’anions (Cl-; NO2-; NO3-; PO43-; SO42-; F-; Br-) par chromatographie ionique. Paris - La Défense, AFNOR, 1988, 15 p.

- M. HÉRY, V. LAMANT, B. OURY, A. PELTIER. - Méthodes de prélèvements d'aérosols d'acides, de bases et de sels. Cahiers de notes documentaires, 1987, 129, ND 1650, pp. 553-563.

- V. LAMANT, B. OURY. 6 Méthodes de prélèvements et d'analyses des aérosols d'acides, de bases et de sels. NS 75, Paris, INRS, janvier 1990.

- B.O. HALLBERG, J. RUDLING, A. HULTMAN, M. HULTENGREN. - A filter method for the active and passive monitoring of sulfur dioxide in workplace air. Scand. J. Work Environ. Health 10, 1984, pp. 305-309.

- Method ID-104 -Sulfure dioxide in workplace atmospheres (bubbler) - 1998. In : OSHA Sampling and analytical methods.

- Method ID-200 - Sulfur Dioxide (Impregnated Activated Beaded Carbon) 1992. In : OSHA Sampling and analytical methods.

- DGF sulfur dioxide method 1 - BIA 8570

- Method 1011 - Sulfur Dioxide - 2007. In : OSHA Sampling and analytical methods.

- Method 6004 Sulfur Dioxide (1994). In : NIOSH Manual of Analytical Methods (NMAM) 4th Edition.

- Saisine "n°2015-SA-0190" partie Dioxyde de soufre, mars 2018.



Historique

Version

Date

Modification(s) faisant l’objet
de la nouvelle version

Paragraphes
concernés

008

Jusqu’au
25/01/2006

Création + mises à jour



008/V01



25/01/2006



Nouvelle présentation

La procédure décrite ne comprend plus un mouillage des filtres par du glycérol


Ajout d’un historique en fin de fiche


Prélèvement
support de collecte

Réactifs

Préparation des dispositifs de prélèvement


008/V01.01

25/09/2012

Révision de la terminologie (VLEP-8h, VLCT, Dispositif de prélèvement et support de collecte,

eau ultra-pure, blanc de terrain et blanc de laboratoire)

Toute la fiche

M-151/V01

Novembre 2015

Mise en ligne

Prélèvement sur cassette fermée

Substance unique

Analyse par chromatographie ionique avec suppression



M-151/V01.01

Janvier 2018

Ajout schéma

Préparation de l'analyse

M-151/V02 Juillet 2026 Validation de la méthode sur banc de génération
