Remplacement d'une pompe à vide traditionnelle par une pompe à effet venturi

Caractéristiques

• Numéro de la fiche

  52

• Solution

  Action à la source Changement de procédé

• Domaine

  Imprimerie

Problème

• Dans les imprimeries, le process requiert souvent l’utilisation de ventouses à vide pour la préhension (encarteuses, plieuses à poches, assembleuses, auto-platines de dorure…). Classiquement, le vide est généré par des pompes dédiées. Elles sont génératrices de bruit.

Réalisation

• Les pompes à vides standard (rotatives à moteur thermique) sont remplacées par des pompes à vide à effet Venturi. Connectées au réseau d’air comprimé du local, ces pompes utilisent la pression du réseau pour générer par effet Venturi l’aspiration nécessaire aux ventouses.

©Cramif

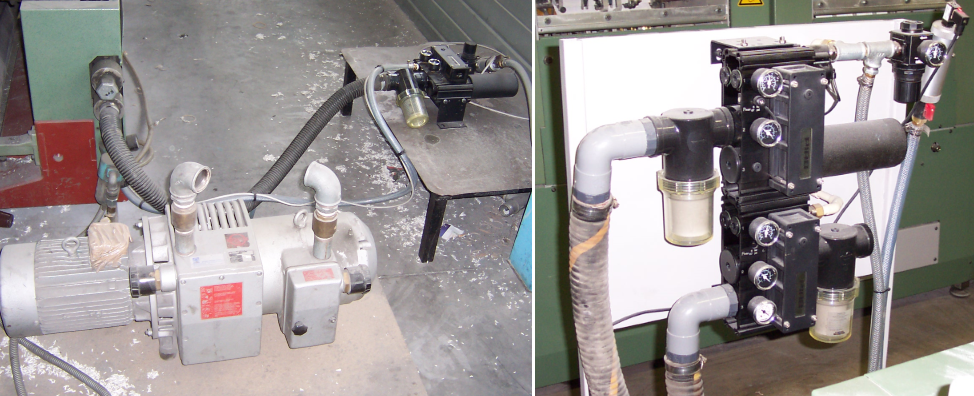

Pompe à vide standard et pompe à vide à effet Venturi

Gain

• Le niveau de bruit des nouvelles pompes est inférieur au bruit ambiant dans le local (< 70dB(A)).

Remarques

• La nouvelle installation comporte d'autres avantages : encombrement réduit, maintenance diminuée (le système ne comporte pas d’élément susceptible de vibrer ou de s’user par frottement), économie d’énergie, absence de dégagement de chaleur.
  En revanche elle nécessite la présence d’un réseau d’air comprimé accessible. Cette solution, jugée très efficace, est maintenant intégrée à toutes les nouvelles installations (par exemple, aux machines de brochage).

•



  Fiche réalisée par l’INRS avec les Centres de Mesures Physiques des Carsat/Cramif.
