Polyamide 6-6

Les polyamides, une fois polymérisés, ne présentent pas de risque particulier à température ambiante à l’exception du danger habituel dû aux poussières inertes lorsque les résines sont manipulées à l’état pulvérulent  (au cours de la « rilsanisation » notamment).

Il n’en est pas de même au cours de la polycondensation qui peut intervenir en même temps que la mise en œuvre dans certains cas comme le moulage de pièces massives ou le  rotomoulage.

D’une manière générale, les diamines aliphatiques ou aromatiques sont des produits toxiques.

L’hexaméthylène diamine, en particulier, est un produit corrosif, irritant pour la peau, les yeux et le système respiratoire. On a également noté des anémies du type hémolytique et des dermites eczématiformes.

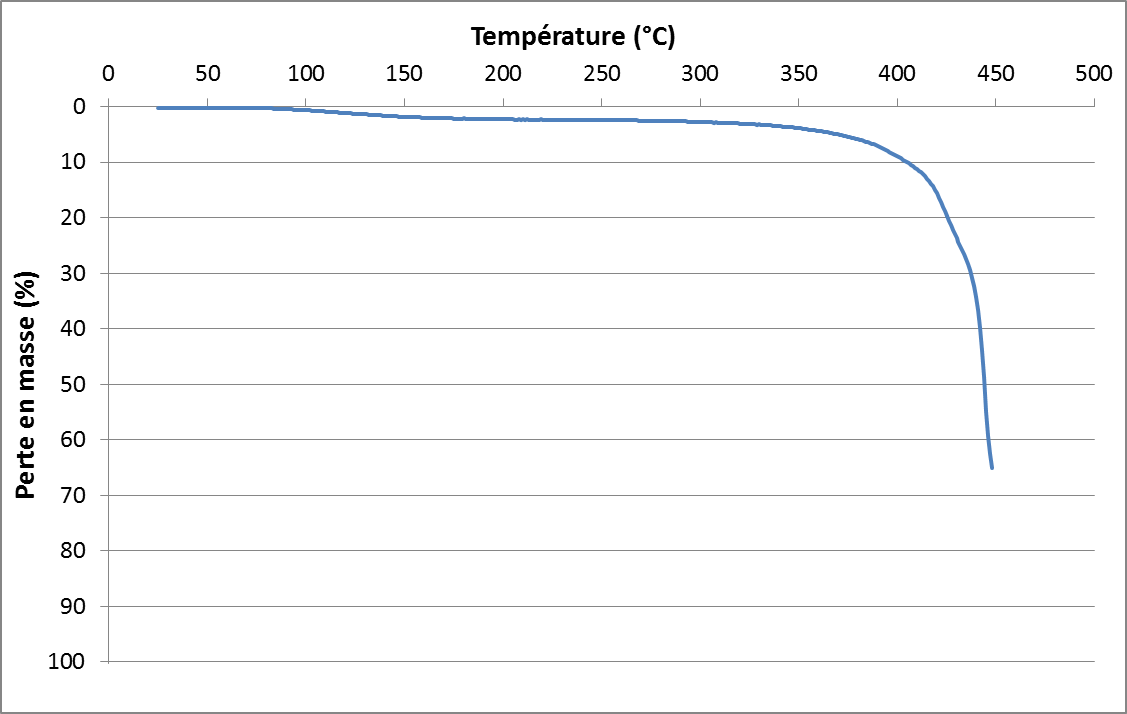

À 450 °C, il est dégradé à 70 %.

Le polyamide 6.6 commence à se dégrader à 330°C. Il est faiblement dégradé entre 100 et 330°C où il subit une perte en masse de 3%.

Vers 400 °C, température pouvant être atteinte lors de la rilsanisation,  la décomposition devient très nette. Les gaz dégagés sont, en plus de ceux précédemment cités :

— de l’ammoniac (FT-16) toxique et irritant pour les muqueuses oculaires et respiratoires ;

— de l’oxyde de carbone toxique (FT-47) ;

— de l’anhydride carbonique (FT-238).

Son pouvoir calorifique est de 7500 Kcal/Kg.

Les polyamides sont le plus souvent peu inflammables. Leur comportement au feu varie suivant la nature chimique du polyamide, sa température de fusion et la forme des objets réalisés avec ce matériau.

Les produits libérés sont des composés nitriles (acrylonitrile (FT-105) , acétonitrile (FT-104), acide cyanhydrique (FT-4)…) ou des aldéhydes (acétaldéhyde (FT-120), acroléine (FT-57), crotonaldéhyde…) tous dangereux.

La présence de certains adjuvants (plastifiants) modifie ce comportement au feu dans le sens d’une plus grande inflammabilité.
