Risques chimiques
Risques spécifiques liés au polymère [5-8]
La résine ne présente pas de risque toxicologique particulier à température ambiante à l’exception du danger habituel dû aux poussières inertes lorsqu’elle est manipulée sous forme pulvérulente. Toutefois, les polymères et copolymères peuvent contenir de faibles quantités (de l’ordre de quelques ppm) de monomère résiduel : le chlorure de vinylidène. Ce composé, dépresseur du système nerveux central, irritant de la peau et des yeux, peut également altérer les fonctions du foie.
Les solvants constituent le risque essentiel des opérations d’enduction d’autant plus qu’ils sont utilisés à chaud :
Le tétrahydrofurane (FT-42) est un irritant des muqueuses et des voies respiratoires ; sous l’action de l’air et de la lumière, il s’oxyde en donnant naissance à des peroxydes organiques.
Le toluène (FT-74) est nocif par inhalation (action ébrio-narcotique), il est irritant pour la peau et les muqueuses. Le dioxane (FT-28) est nocif par inhalation.
En outre, ces solvants sont inflammables et peuvent former dans l’air des mélanges explosifs.
Dégradation thermique : résultats expérimentaux

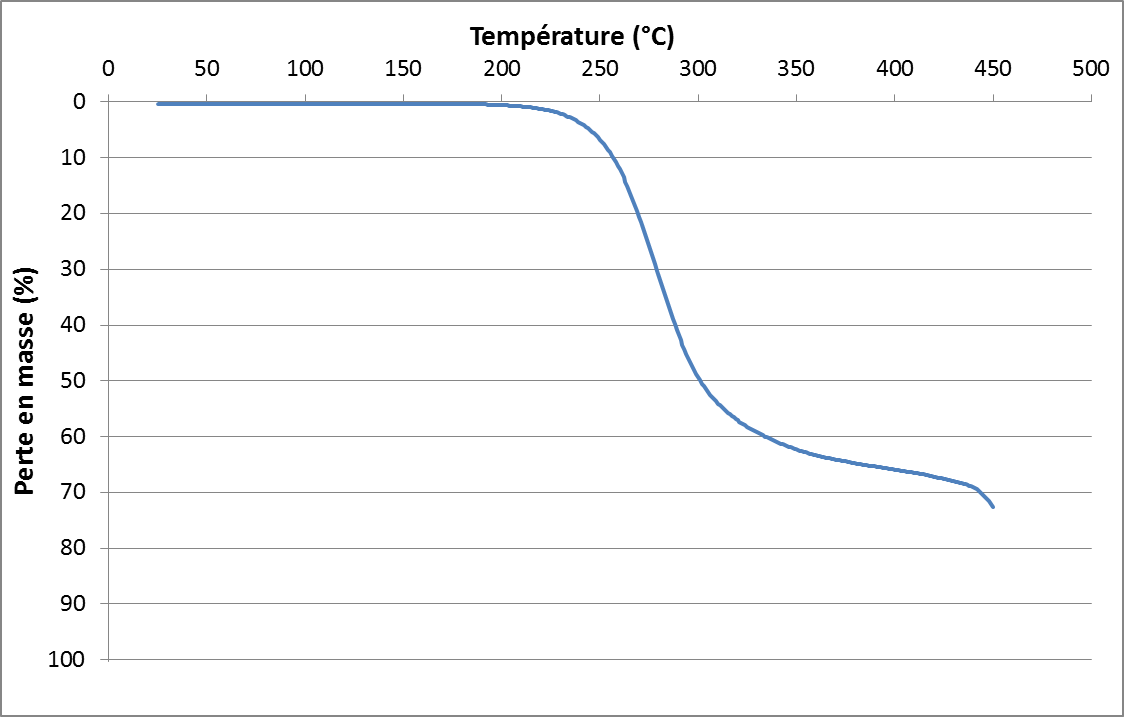

Thermogramme
Le polymère se dégrade à partir de 210 °C.
À 450 °C, il est dégradé à 72 %.
Tableau des produits de dégradation thermique
| Famille | 450 °C | Fiche Toxicologique | Méthode MétroPol |
|---|---|---|---|
| Aldéhydes | Formaldéhyde (0,1%), acétaldéhyde (<0,1%) | ||
| Acides | Acide acétique, acide chlorhydrique |
|
|
| Hydrocarbures aromatiques | Benzène (0,7%) | ||
| Autres | Chlorobenzène, dichlorobenzène, trichlorobenzène |
Produits de dégradation décrits dans la bibliographie
On note principalement du chlorure d’hydrogène (FT-13) très irritant pour les muqueuses oculaires et respiratoires. Toutefois, dès 185°C, un début de décomposition peut se produire en cas de surchauffe ou de stagnation de la matière fondue à chaud. De plus, certains métaux et leurs chlorures catalysent cette décomposition ; c’est pourquoi l’appareillage d’injection doit être prévu dans un matériau non catalytique (alliage de nickel par exemple) et résistant aux vapeurs corrosives d’acide chlorhydrique.
Risques en cas d'incendie / explosion [3, 4]
Les polymères de polychlorure de vinylidène sont considérés comme ininflammables ou difficilement inflammables. Toutefois, la présence d’adjuvants, notamment de plastifiants, peut augmenter leur inflammabilité.
Risques associés aux additifs
-
Silice
La silice amorphe n'a pas d'effet spécifique sur la santé. En revanche la silice cristalline peut provoquer la silicose et joue également un rôle certain dans le développement de cancers pulmonaires. -
Talc
Le talc est susceptible de contenir des quantités de silice cristalline, pouvant provoquer la silicose et jouant également un rôle dans le développement de cancers pulmonaires.
