MétroPol Arsenic-arsine-phosphine-stibine M-134

Substances

Informations générales

Propriétés physico-chimiques

Plus d'informations

Familles de substances

• METALLOIDES

Principe et informations

Principe de prélèvement et d'analyse

• État physique

  Aérosols (mélange de gaz ou vapeurs / particules)

• Type de prélèvements

  Actif

• Nom du dispositif

  cassette avec filtres imprégnés

• Plus d'informations

  Principe général et mise en œuvre pratique du prélèvement

• Technique analytique

  SPECTROMETRIE D'EMISSION A PLASMA (ICP/AES)

Domaine d'application

Aucun domaine d'application défini.

Réactifs

• ACIDE FLUORHYDRIQUE
• ACIDE NITRIQUE
• CARBONATE DE CALCIUM
• CARBONATE DE SODIUM
• EAU
• GEL DE GLUCONATE DE CALCIUM
• GLYCEROL
• NITRATE D'ARGENT
• SOLUTION ETALON 1g/L

Consignes de sécurité pour les manipulations en laboratoire

Méthode de prélèvement

Utilisation de la cassette fermée pour le prélèvement d’aérosols

Un dispositif de prélèvement :

Dispositif N°1

• Type dispositif

  CASSETTE 37 mm 4 pièces

• Support ou substrat de collecte

  • 3FILTRES EN FIBRE DE QUARTZ IMPREGNES

• Préparation du substrat

  Filtres en fibre de quartz imprégnés de Na₂CO₃ : déposer 500 µL de solution (10 g Na₂CO₃ + 5 g glycérol dans 100 mL d'eau) sécher à 40 °c dans une étuve ventilée pendant une heure

  Filtres en fibre de quartz imprégnés de AgNO₃ : déposer 500 µL de solution AgNO₃ à 10 % dans l'eau. Sécher à 40°C dans une étuve ventilée pendant une heure.



• Commentaires, conseils et consignes

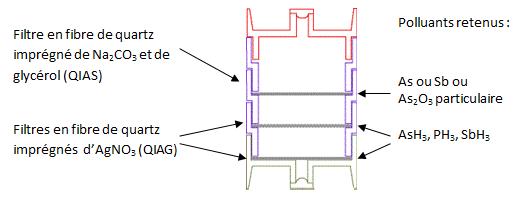

  Un premier filtre AgNO₃ est déposé au fond de la cassette, puis sur le premier niveau intermédiaire un second filtre AgNO₃ est déposé, puis sur le second niveau intermédiaire un filtre Na₂CO₃ est déposé. La cassette est ensuite fermée.







Conditions de prélèvement

• Débit de prélèvement (L/min)

  1

• 15 minutes (VLEP-CT possible dans ces conditions)

  oui

• Temps de prélèvement maximum en heures

  8

Pompe de prélèvement

• Pompe à débit de 1 à 3 L/min

Compléments

Préparation des dispositifs de prélèvement en vue d’une intervention en entreprise

Méthode d'analyse

Principe général de l'analyse en laboratoire

Préparation d'analyse

• Conditions de conservation avant analyse

  QIAG et QIAS : 4 mois.

• Séparation des plages

  oui

• Commentaires sur les étapes

  Les filtres QIAS et QIAG sont traités séparément.

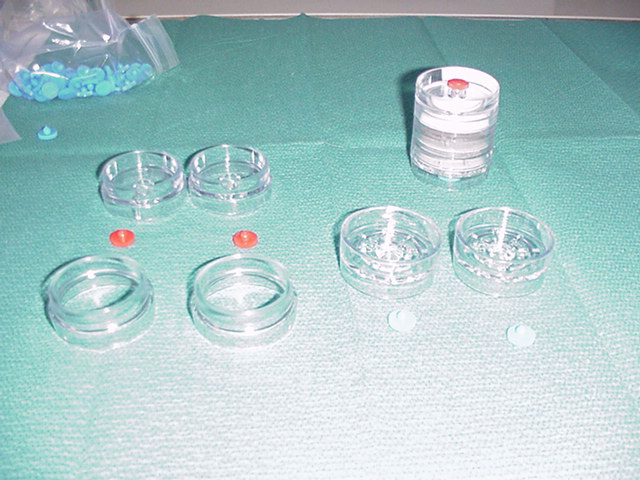

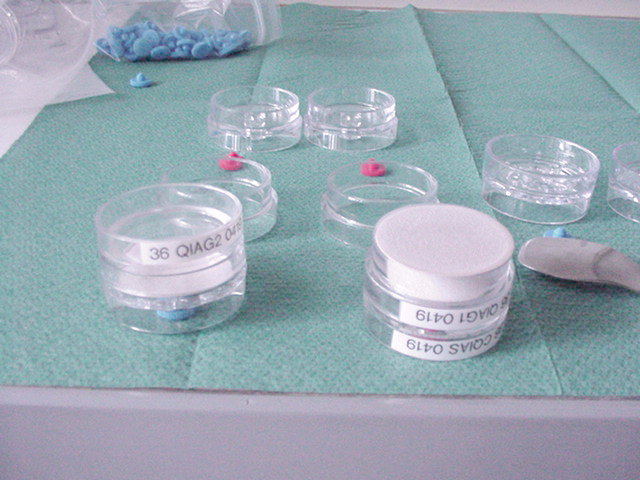

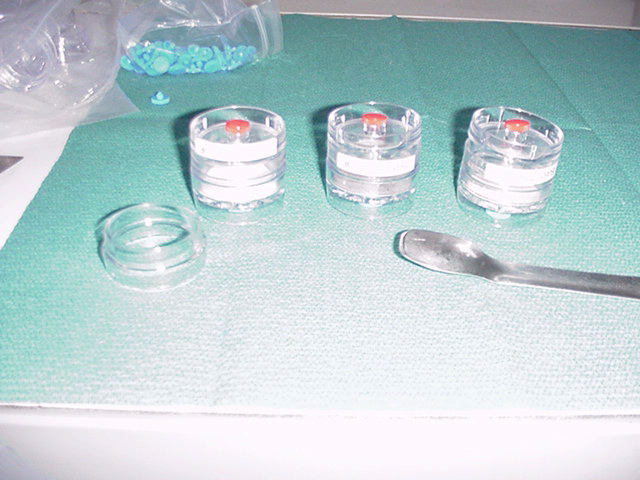

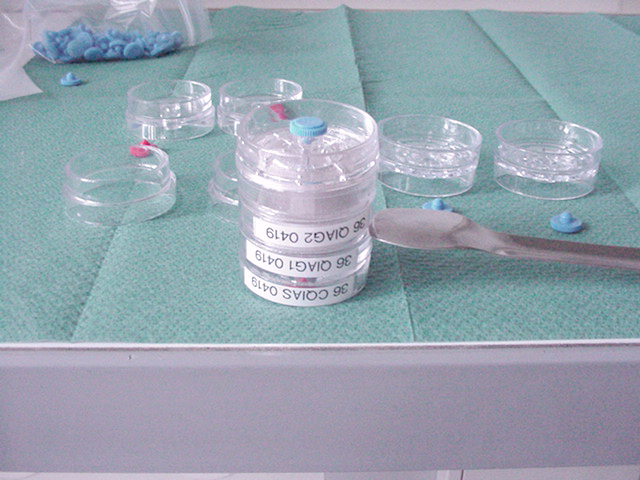

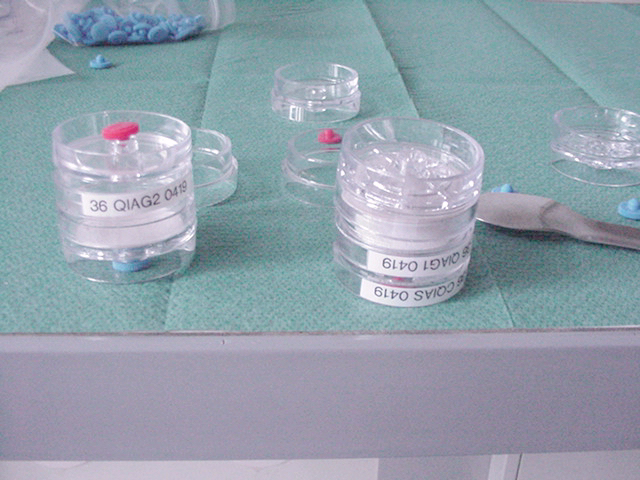

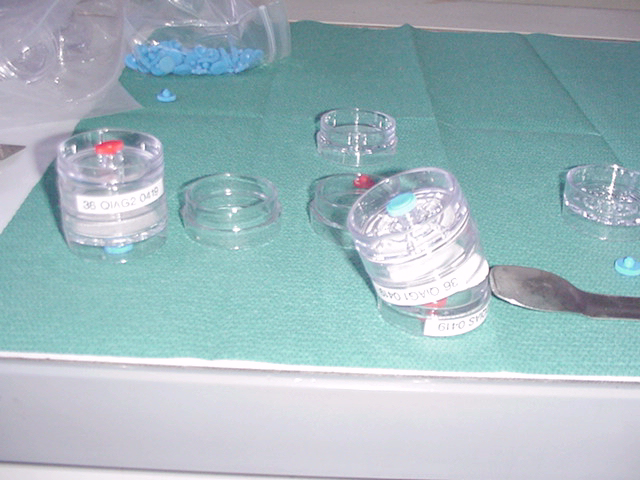

  Démonter la cassette en reconstituant les 3 cassettes d'origine, tout en prenant garde à laisser avec chaque filtre les parois le précédant (voir figures § 6.1.1. Description).

  La première étape décrit le traitement des QIAS, et la seconde étape décrit le traitement des QIAG.



2 étapes de préparation :

Étape de préparation N°1

• Type de préparation

  Solubilisation

• Autres conditions de préparation

  Cette méthode de séparer les éléments solubles dans l'eau des éléments insolubles dans l'eau ou de solubiliser directement les éléments totaux, en prenant en compte les poussières déposées sur les parois.

  Eléments "solubles"

  • Après avoir vérifié le serrage des différents éléments de la cassette et la présence du bouchon inférieur, introduire par l'orifice supérieur, à l'aide d'une pipette automatique à embout jetable, exactement 10 mL d'eau.
  • Reboucher la cassette et agiter mécaniquement à 37 ± 2°C pendant une heure. L'usage des ultrasons est à proscrire, car leur action et la chaleur dégagée modifient notablement les quantités solubilisées.
  • Au bout d'une heure, retourner la cassette, ôter le bouchon puis adapter à l'orifice (S) un tuyau en plastique rigide selon le schéma 1. Retourner alors ce dispositif sur un tube ou un pilulier placé dans une fiole à vide selon le schéma 2.





  • Ôter alors le bouchon (E) et faire couler la solution dans le pilulier en appliquant un vide léger. On peut aussi faire couler le filtrat dans le tube ou le pilulier en appliquant une légère surpression au sommet de la cassette.

  Remarque
  Si les solutions ne sont pas dosées immédiatement, il est prudent de stabiliser les éléments extraits par ajout d'une quantité connue d'un acide approprié (en général HNO₃ de 1 à 5 %).

  Cette mise en solution peut être suivie d’une seconde attaque, décrite ci-dessous, afin de déterminer les éléments insolubles dans l’eau.

  Eléments "totaux"

  • Dans le cas d’une solubilisation incomplète, il sera nécessaire de mettre en œuvre un protocole différent de celui décrit ci-dessous. Ces modes opératoires prennent en compte les dépôts éventuels d'éléments métalliques sur les parois de la cassette porte-filtre.
  • Deux modes opératoires sont utilisables : avec jaugeage ou sans jaugeage de la solution. On choisira celui qui présente les meilleurs avantages pour le dosage à effectuer par la suite.

  Mode opératoire avec jaugeage de la solution

  • Après avoir vérifié le serrage des différents éléments de la cassette, et la présence du bouchon inférieur, introduire par l'orifice d'entrée de l'air, à l'aide d'une pipette automatique à embout jetable 3 mL d'acide fluorhydrique et 2 mL d’acide nitrique (ou 5 mL d'un mélange 3 mL HF + 2 mL HNO₃).
  • Reboucher la cassette et l'introduire dans une cuve à ultrasons contenant de l'eau.
  • Soumettre à l'agitation ultrasonique pendant 10 minutes, en retournant la cassette après 5 minutes. On peut, si nécessaire, chauffer l'eau de la cuve, jusqu'à 60°C, après avoir pris la précaution d'enlever le bouchon supérieur de la cassette.
  • Rincer l'extérieur de la cassette avec de l'eau, puis essuyer l'extérieur ou égoutter avant de transvaser dans un tube gradué.
  • Les phases de transvasement et de rinçage sont effectuées selon la séquence décrite dans la figure 1 :
  • -  enlever le bouchon de l'orifice de sortie (fig. 1a),
  • -  retourner la cassette sur un tube gradué (fig. 1b),
  • -  enlever le bouchon restant (fig. 1c), ce qui a pour effet de vider le contenu de la cassette dans le tube.
  • -  rincer avec deux fois 5 mL d'eau, l'introduction se faisant à l'aide d'une pipette automatique par l'orifice supérieur (fig. 1d),
  • -  remettre les bouchons (fig. 1e),
  • -  ouvrir la cassette (fig. 1f).
  • - Transvaser le reliquat de solution dans le tube, rincer les parois des deux parties de la cassette et amener au volume v (v = 20 à 40 mL selon le nombre d'éléments à doser), avec de l'eau.

  Les cassettes ayant servi à ces mises en solution ne sont pas réutilisables, elles sont jetées.





  Mode opératoire sans jaugeage de la solution

  • Après avoir vérifié le serrage des différents éléments de la cassette, et la présence du bouchon inférieur, introduire par l'orifice d'entrée de l'air, à l'aide d'une pipette automatique à embout jetable exactement 5 mL d'un mélange d'acides fluorhydrique et nitrique (3 vol + 2 vol).
  • Reboucher la cassette et l'introduire dans une cuve à ultrasons.
  • Soumettre à l'agitation ultrasonique pendant 10 minutes, en retournant  la cassette après 5 minutes.
  • Introduire ensuite exactement 10 mL d'eau. Reboucher et homogénéiser.
  • Pour l'analyse, introduire directement le capillaire du spectrophotomètre par l'orifice supérieur de la cassette.
  • Si l'on veut transvaser la solution (par exemple dans un tube de passeur), ôter l'un des bouchons, retourner la cassette sur le tube, puis soulever l'autre bouchon en le maintenant en place pour réguler l'écoulement.

  Avantages de la méthode avec jaugeage

  • Volume de solution permettant de doser plusieurs éléments avec un spectrophotomètre séquentiel (SAA ou spectrophotométrie d’émission à plasma).
  • Solution finale moins concentrée en acides, donc moins dangereuse pour le manipulateur s'il vient à être en contact avec la solution et moins corrosive pour le matériel.

  Avantages de la méthode sans jaugeage

  • Volume de solution plus faible permettant d'atteindre des concentrations plus basses sur le filtre.
  • Moins de manipulations des acides.
  • Moins de risques de renversement.
  • Pas d'utilisation de tubes gradués.
  • Pas de risque d'erreur lors du report des références de la cassette sur le tube.

  Remarques

  -  Dans le cas d'une solubilisation incomplète, il est nécessaire d'utiliser un mode opératoire différent, mettant en jeu des procédures de dissolution plus rigoureuses. Pour certains aérosols très fins (par exemple des fumées de soudage), la nébulisation de la suspension obtenue est  possible et peut donner des résultats équivalents à ceux obtenus avec une solubilisation totale "slurry nebulisation". Ceci doit avoir été vérifié avant toute analyse d'une série d'échantillons non solubilisés.

  - Traiter les blancs de laboratoire et les blancs de terrain de la même façon.



Étape de préparation N°2

• Type de préparation

  Solubilisation

• Ultrasons

  • Temps d'ultrasons : 60 min
  • Température : 60 °C

• Commentaires

  Les filtres QIAG sont traités séparément avec 2,5 mL HNO₃ + 10 mL d'eau déionisée et placés aux ultrasons à chaud (60°C) pendant 60 minutes. Filtrer, jauger et analyser les solutions.



Description

Une condition analytique :

Condition analytique N°1

• Technique analytique

  • SPECTROMETRIE D'EMISSION A PLASMA (ICP/AES)

• Commentaires, conseils ou condition particulières

  Réglage de l’appareil et essais préliminaires

  • Pour la détermination des éléments totaux ou insolubles, s’assurer que l’appareil est bien équipé d’un matériel de travail résistant à l’acide fluorhydrique (nébuliseur, chambre de nébulisation et injecteur).

    Dans la mesure où l’appareil et le volume de solution disponible le permettent, effectuer une analyse qualitative de quelques échantillons représentatifs de la série d’échantillons à analyser. En déduire les éléments à déterminer : ceux relevant de l’hygiène industrielle (toxiques ou traceurs) et ceux pouvant interférer sur l’analyse.

  • Choisir pour chaque élément la (ou les) longueur(s) d’onde de mesure en fonction de la gamme de concentration attendue et des interférents possibles (provenant de l’échantillon ou du filtre). Fixer les points de correction de fond.
  • Effectuer les préréglages nécessaires (alignement de la torche, profilage en longueur d’onde, etc.) et déterminer les paramètres du plasma selon les instructions du constructeur.
  • Déterminer le délai avant le début d’une mesure, le nombre et le temps de lecture donnant des résultats satisfaisants (choisir le meilleur compromis pour le nombre et la durée des lectures).
  • Déterminer les coefficients de correction interéléments si les interférences n’ont pas pu être toutes évitées (ces coefficients peuvent parfois être calculés automatiquement pendant l’étalonnage du spectromètre, il s’agit alors d’en vérifier la pertinence).
  • Sauvegarder ces paramètres dans la méthode.

  Interférences

  • En spectrométrie d’émission à plasma, les interférences spectrales trouvées dans la littérature seront soit évitées par le choix d’une raie analytique alternative, soit corrigées après mesure (si possible simultanée) de l’interférent.

Étalonnage et expression des résultats

• Principe d'étalonnage

  externe

• Commentaires

  Préparation des solutions étalons

  Deux gammes d'étalonnage sont réalisées :

  -  une gamme d’étalonnage est préparée pour l'analyse des filtres QIAS en suivant la technique des doubles blancs filtres décrite dans la fiche "Métaux" sur "filtres en fibre de quartz" ou NF X 43-293,

  -  une autre gamme d'étalonnage est préparée pour l'analyse des filtres QIAG en suivant une procédure équivalente avec préparation d'un double blanc filtre (filtres QIAG dans HNO₃), puis des étalons désirés.

  Rappel : Les solutions d’étalonnage sont préparées dans la même matrice que les solutions à analyser, par dilution d’une solution de concentration connue (solution commerciale vérifiée ou étalons certifiés).

  Remarque : Pour que la matrice soit bien reconstituée, les filtres, utilisés pour réaliser le double blanc filtre, doivent être des filtres imprégnés de la même façon que les filtres servant aux prélèvements.



• Calcul de la quantité de substance sur le dispositif

  Cas des filtres QIAG

  La concentration dans l'échantillon C_x (en µg/mL) est :



  avec M = quantité de polluant sur le filtre QIAG₁ (M₁) + quantité de polluant sur le filtre QIAG₂ (M₂).

  Remarque : Si M2 > 5 % de M1, le prélèvement est considéré comme non représentatif de l'exposition.



• Calcul de la concentration atmosphérique

Compléments
